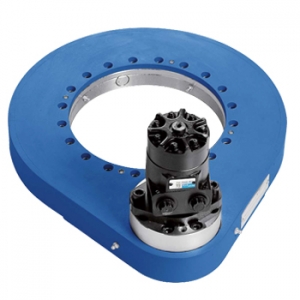

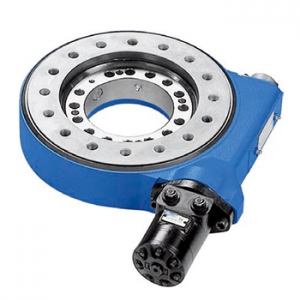

GUFEAL回轉驅動器包括回轉支承，蝸桿軸，殼體，軸承，電動機等。電機驅動蝸桿軸，回轉支承的外圈旋轉，外圈通過法蘭輸出扭矩，回轉支承的內圈固定在殼體上。
功能
回轉驅動器能夠承受更大的軸向載荷，徑向載荷和傾斜力矩。轉盤或機架由回轉驅動裝置驅動，以方位角和仰角旋轉。
應用
- 對于太陽能：它是在太陽能跟蹤系統中設計的，可提高發電效率。
- 工業用途：主要用于以360°驅動兩個相對旋轉的對象。
優點

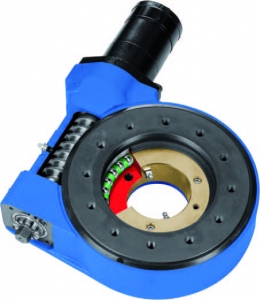

- 帶有沙漏蝸桿軸的GUFEAL回轉驅動器提供更多的齒接觸和更高的扭矩。
- 齒輪和滾道硬化可延長使用壽命。
- 產品性能經過測試并確保了產品質量。
- 類型：SE，PE，ZE

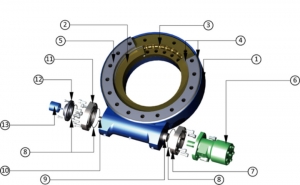

結構圖
- 殼體
- 回轉支承
- 滾道
- 密封
- 頂板
- 驅動（液壓馬達/電子馬達）
- 馬達適配器
- O型圈
- 輸入孔
- 與電機相對的軸
- 端蓋
- 覆蓋
- 編碼器
安裝方式
水平安裝
建議在太陽能應用中將回轉驅動器倒置安裝在方位軸上，以提供更好的保護并增加對仰角軸的保護。對于其他應用，安裝方向應基于對防護等級的評估，并且應更好地進行防護。
垂直安裝
建議在太陽能應用中參考所附圖紙安裝回轉驅動器，以提供更好的保護。對于其他應用，安裝方向應基于對防護等級的評估，并且應更好地進行防護。
