輕型回轉支承重量輕、厚度薄、輕動靈活，廣泛應用于食品機械、灌裝機械、環保機械等。輕型回轉支承主要包括外圈和內圈，油脂配件，密封帶，墊片，負載插頭和錐銷，其特點是：內圈和外圈均為L形;?環的側面設有潤滑脂杯，在外圈和內圈之間組裝鋼球。每個球通過墊片分開，鋼球和墊片通過負載插頭和錐形銷安裝，以保護球的運行。
輕型系列回轉支承
描述
注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。
2、n-?可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。
3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與回轉支承有配合要求，請?jiān)诤贤蚝贤郊ㄈ缂夹g(shù)協議）中注明配合尺寸和精度。
4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。
Drawing No .
重量
外圈外徑
內圈內徑
總高
外圈安裝孔直徑
內圈安裝孔直徑
安裝孔個數
螺栓孔直徑
螺栓尺寸
滾道中心距
直徑
直徑
單圈高度
單圈高度
內圈高度差
外圈高度差
齒輪
模數
齒數
變位量
削頂量
齒寬
正常承載
最大承載
軸承間隙
DL(mm)
(kg)
Da
(mm)Di
(mm)H
(mm)La
(mm)Li
(mm)n
B
(mm)M
(mm)t(mm)
O
(mm)U
(mm)H1
(mm)H2
(mm)Hu
(mm)Ho
(mm)d
(mm)m
(mm)z
x*m
(mm)k*m
(mm)b
(mm)(KN)
(KN)
軸向
(mm)徑向
(mm)

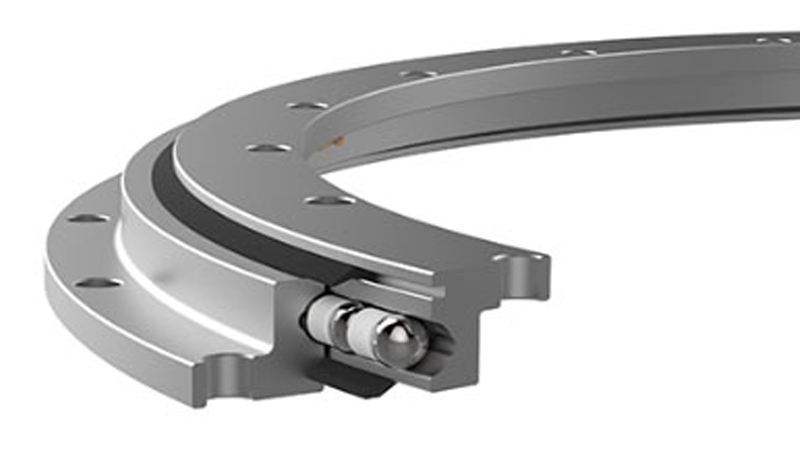

無齒式
060.20.0414.500.01.1503
29
486
342
56
460
368
24
13.5
12
_
412.5
415.5
45.5
45.5
10.5
10.5
_
_
_
_
_
_
_
_
≦0.28
≦0.24
060.20.0544.500.01.1503
37
616
472
56
590
498
32
13.5
12
_
542.5
545.5
45.5
45.5
10.5
10.5
_
_
_
_
_
_
_
_
≦0.30
≦0.26
060.20.0644.500.01.1503
44
716
572
56
690
598
36
13.5
12
_
642.5
645.5
45.5
45.5
10.5
10.5
_
_
_
_
_
_
_
_
≦0.30
≦0.26
060.20.0744.500.01.1503
52
816
672
56
790
698
40
13.5
12
_
742.5
745.5
45.5
45.5
10.5
10.5
_
_
_
_
_
_
_
_
≦0.30
≦0.26
060.20.0844.500.01.1503
60
916
772
56
890
798
40
13.5
12
_
842.5
845.5
45.5
45.5
10.5
10.5
_
_
_
_
_
_
_
_
≦0.30
≦0.26
060.20.0944.500.01.1503
67
1016
872
56
990
898
44
13.5
12
_
942.5
945.5
45.5
45.5
10.5
10.5
_
_
_
_
_
_
_
_
≦0.30
≦0.26
060.20.1094.500.01.1503
77
1166
1022
56
1140
1048
48
13.5
12
_
1092.5
1095.5
45.5
45.5
10.5
10.5
_
_
_
_
_
_
_
_
≦0.30
≦0.26

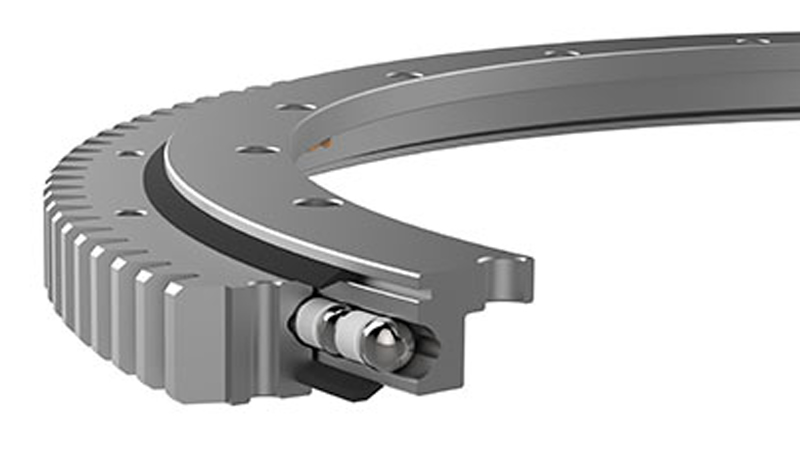

外齒式
061.20.0414.500.01.1503
31
504
342
56
455
368
20/24
13.5
12
20
412.5
415.5
45.5
45.5
10.5
10.5
495
5
99
_
-0.5
45.5
11.75
23.5
≦0.28
≦0.24
061.20.0544.500.01.1503
43
640.8
472
56
585
498
28/32
13.5
12
20
542.5
545.5
45.5
45.5
10.5
10.5
630
6
105
_
-0.6
45.5
14.2
28.4
≦0.30
≦0.26
061.20.0644.500.01.1503
52
742.8
572
56
685
598
32/36
13.5
12
20
642.5
645.5
45.5
45.5
10.5
10.5
732
6
122
_
-0.6
45.5
14.2
28.4
≦0.30
≦0.26
061.20.0744.500.01.1503
59
838.8
672
56
785
698
36/40
13.5
12
20
742.5
745.5
45.5
45.5
10.5
10.5
828
6
138
_
-0.6
45.5
14.2
28.4
≦0.30
≦0.26
061.20.0844.500.01.1503
71
950.4
772
56
885
798
36/40
13.5
12
20
842.5
845.5
45.5
45.5
10.5
10.5
936
8
117
_
-0.8
45.5
18.93
37.86
≦0.30
≦0.26
061.20.0944.500.01.1503
77
1046.4
872
56
985
898
40/44
13.5
12
20
942.5
945.5
45.5
45.5
10.5
10.5
1032
8
129
_
-0.8
45.5
18.93
37.86
≦0.30
≦0.26
061.20.1094.500.01.1503
91
1198.4
1022
56
1135
1048
44/48
13.5
12
20
1092.5
1095.5
45.5
45.5
10.5
10.5
1184
8
148
_
-0.8
45.5
18.93
37.86
≦0.30
≦0.26

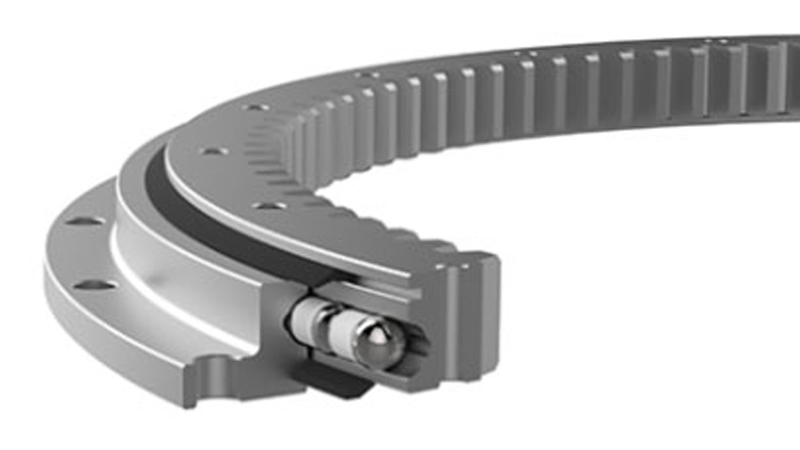

內齒式
062.20.0414.500.01.1503
31
486
326.5
56
460
375
24
13.5
12
20
415.5
412.5
45.5
10.5
10.5
335
335
5
67
_
-0.75
45.5
13.54
27.08
≦0.28
≦0.24
062.20.0544.500.01.1503
42
616
445.2
56
590
505
32
13.5
12
20
545.5
542.5
45.5
10.5
10.5
456
456
6
76
_
-0.6
45.5
16
32
≦0.30
≦0.26
062.20.0644.500.01.1503
50
716
547.2
56
690
605
36
13.5
12
20
645.5
642.5
45.5
10.5
10.5
558
558
6
93
_
-0.6
45.5
15.62
31.24
≦0.30
≦0.26
062.20.0744.500.01.1503
58
816
649.2
56
790
705
40
13.5
12
20
745.5
742.5
45.5
10.5
10.5
660
660
6
110
_
-0.6
45.5
15.32
30.64
≦0.30
≦0.26
062.20.0844.500.01.1503
69
916
737.6
56
890
805
40
13.5
12
20
845.5
842.5
45.5
10.5
10.5
752
752
8
94
_
-0.8
45.5
20.8
41.6
≦0.30
≦0.26
062.20.0944.500.01.1503
76
1016
841.6
56
990
905
44
13.5
12
20
945.5
942.5
45.5
10.5
10.5
856
856
8
107
_
-0.8
45.5
20.49
40.98
≦0.30
≦0.26
062.20.1094.500.01.1503
91
1166
985.6
56
1140
1055
48
13.5
12
20
1095.5
1092.5
45.5
10.5
10.5
1000
1000
8
125
_
-0.8
45.5
20.16
40.32
≦0.30
≦0.26
