單排交叉滾柱式回轉支承（HJ系列）,由兩個座圈組成,結構緊湊,重量輕.制造精度高,裝配間隙小,對安裝精度要求高.滾柱為1:1交叉排列,能同時承受軸向力，傾翻力矩和較大的徑向力，被廣泛的用于起重運輸，工程機械和軍工產品上。

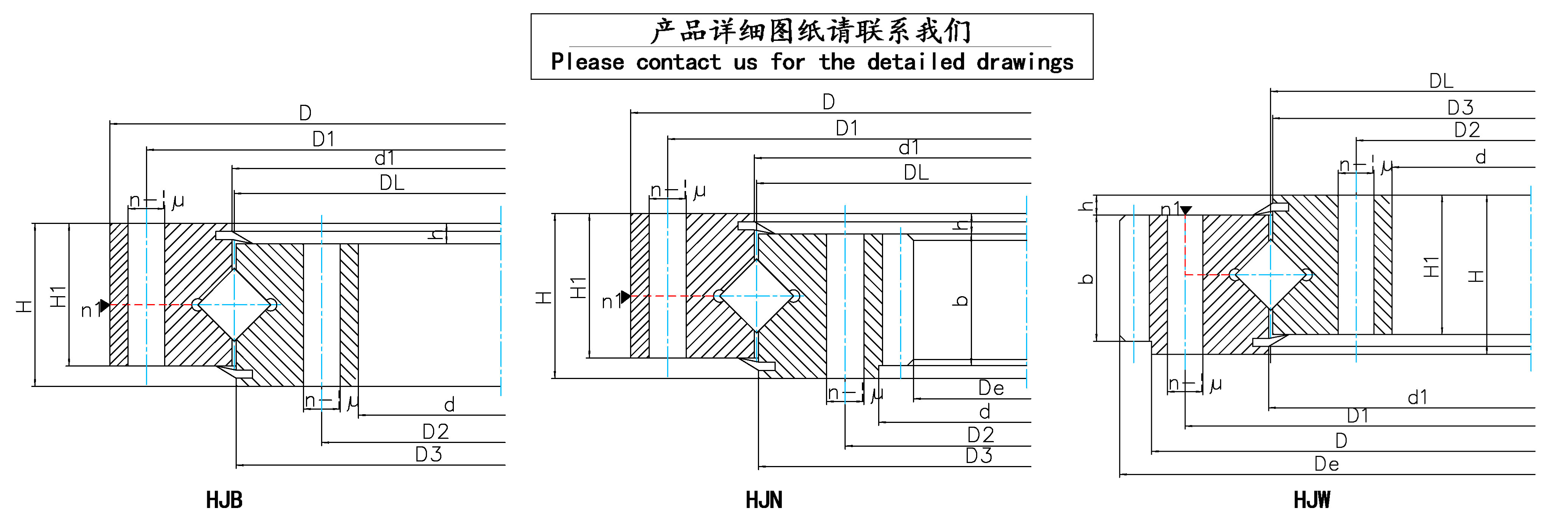

HJ系列回轉支承
描述
注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可指定油孔位置。
2、n-?可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。
3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與回轉支承有配合要求，請?jiān)诤贤蚝贤郊ㄈ缂夹g(shù)協議）中注明配合尺寸和精度。
4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。
代號
外形尺寸
安裝尺寸
結構尺寸
齒輪參數
外齒參數
內齒參數
重量
曲線
外圈外徑
內圈內徑
總高
外圈安裝孔直徑
內圈安裝孔直徑
安裝孔個數
內圈安裝孔直徑
注油孔個數
單圈高度
內外齒高度差
齒寬
模數
變位系數
Addendum
齒數
變位系數
齒頂圓
齒數
無齒式
外齒式
內齒式
D
(mm)d
(mm)H
（mm）D1
（mm）D2
（mm）n
Φ
（mm）n1
H1
（mm）h
（mm）b
（mm）m
x
De
（mm）Z
x
De
（mm）Z
kg
HJB.20.625
HJW.20.625
HJN.20.625
725
525
80
685
565
18
18
3
68
12
60
5
+1.25
751.9
146
+0.35
498.8
101
100
1
HJB.20.625
HJW.20.625A
HJN.20.625A
725
525
80
685
565
18
18
3
68
12
60
6
+1.00
755.5
122
+0.35
496.7
84
100
1
HJB.20.720
HJW.20.720
HJN.20.720
820
620
80
780
660
18
18
3
68
12
60
6
+1.25
860.3
139
+0.35
586.6
99
120
2
HJB.20.720
HJW.20.720A
HJN.20.720A
820
620
80
780
660
18
18
3
68
12
60
8
+0.85
861.1
104
+0.35
582.3
74
120
2
HJB.30.820
HJW.30.820
HJN.30.820
940
705
95
893
749
24
20
4
83
12
70
6
+1.25
980.4
159
+0.35
664.5
112
210
3
HJB.30.820
HJW.30.820A
HJN.30.820A
940
705
95
893
749
24
20
4
83
12
70
10
+0.85
986.2
95
+0.35
658
67
210
3
HJB.30.880
HJW.30.880
HJN.30.880
1000
760
95
956
800
24
20
4
83
12
70
8
+1.0
1047.5
127
+0.35
718.2
91
230
4
HJB.30.880
HJW.30.880A
HJN.30.880A
1000
760
95
956
800
24
20
4
83
12
70
10
0.85
1046.3
101
+0.35
707.9
72
230
4
HJB.30.1020
HJW.30.1020
HJN.30.1020
1170
875
95
1120
930
24
22
4
80
15
70
8
+1.25
1219.3
148
+0.35
830.1
105
300
5
HJB.30.1020
HJW.30.1020A
HJN.30.1020A
1170
875
95
1120
930
24
22
4
80
15
70
10
+1.00
1219.2
118
+0.35
827.8
84
300
5
HJB.36.1220
HJW.36.1220
HJN.36.1220
1365
1075
120
1310
1130
36
24
6
105
15
90
10
+1.25
1424.9
138
+0.35
1027.8
104
450
6
HJB.36.1220
HJW.36.1220A
HJN.36.1220A
1365
1075
120
1310
1130
36
24
6
105
15
90
12
+0.85
1435.9
116
+0.35
1017.3
86
450
6
HJB.36.1250
HJW.36.1250
HJN.36.1250
1400
1090
120
1350
1150
36
26
6
105
15
90
10
+0.35
1443
143
+0.35
1037
105
520
7
HJB.36.1250
HJW.36.1250A
HJN.36.1250A
1400
1090
120
1350
1150
36
26
6
105
15
90
12
+0.85
1449.6
117
+0.35
1028.8
87
520
7
HJB.36.1435
HJW.36.1435
HJN.36.1435
1595
1278
120
1535
1335
36
26
6
105
15
90
12
+1.0
1655.5
134
+0.35
1221.2
103
610
8
HJB.36.1435
HJW.36.1435A
HJN.36.1435A
1595
1278
120
1535
1335
36
26
6
105
15
90
14
+0.85
1661.2
115
+0.35
1214.8
88
610
8
HJB.45.1540
HJW.45.1540
HJN.45.1540
1720
1360
140
1660
1420
42
26
6
122
18
110
12
+1.4
1780.8
144
+0.35
1293.1
109
732
9
HJB.45.1540
HJW.45.1540A
HJN.45.1540A
1720
1360
140
1660
1420
42
26
6
122
18
110
14
+1.0
1791.1
124
+0.35
1284.8
93
732
9
HJB.45.1700
HJW.45.1700
HJN.45.1700
1875
1525
140
1815
1585
42
29
6
122
18
110
14
+1.0
1945.4
135
+0.35
1452.7
105
844
10
HJB.45.1700
HJW.45.1700A
HJN.45.1700A
1875
1525
140
1815
1585
42
29
6
122
18
110
16
+1.0
1950.8
118
+0.35
1452.3
92
844
10
HJB.45.1880
HJW.45.1880
HJN.45.1880
2100
1665
160
2030
1740
48
32
6
140
20
118
14
+1.25
2189.8
152
+0.35
1592.6
115
1400
11
HJB.45.1880
HJW.45.1880A
HJN.45.1880A
2100
1665
160
2030
1740
48
32
6
140
20
118
18
+1.0
2194.6
118
+0.35
1579.9
89
1400
11
HJB.45.2115
HJW.45.2115
HJN.45.2115
2325
1900
160
2245
1980
48
32
6
140
20
115
16
+1.25
2406.5
146
+0.35
1804.1
114
1600
12
HJB.45.2115
HJW.45.2115A
HJN.45.2115A
2325
1900
160
2245
1980
48
32
6
140
20
115
20
+1.0
2418.4
117
+0.35
1795.4
91
1600
12
HJB.45.2370
HJW.45.2370
HJN.45.2370
2600
2146
180
2520
2220
48
32
6
158
22
130
18
+1.25
2707.3
146
+0.35
2065.6
116
2100
13
HJB.45.2370
HJW.45.2370A
HJN.45.2370A
2600
2145
180
2520
2220
48
32
6
158
22
130
22
+1.0
2704.4
119
+0.35
2040.9
94
2100
13
HJB.45.2600
HJW.45.2600
HJN.45.2600
2835
2365
180
2750
2450
54
36
6
158
22
130
18
+1.25
2941.7
159
+0.35
2263.5
127
2400
14
HJB.45.2600
HJW.45.2600A
HJN.45.2600A
2835
2365
180
2750
2450
54
36
6
158
22
130
22
+1.0
2946.9
130
+0.35
2260.8
104
2400
14
HJB.50.2820
HJW.50.2820
HJN.50.2820
3085
2555
200
3000
2640
54
36
6
178
22
150
20
+1.25
3188.4
155
+0.35
2455
124
3400
15
HJB.50.2820
HJW.50.2820A
HJN.50.2820A
3085
2555
200
3000
2640
54
36
6
178
22
150
25
+1.0
3198.4
124
+0.35
2444.1
99
3400
15
HJB.50.3120
HJW.50.3120
HJN.50.3120
3400
2840
200
3310
2930
54
36
6
178
22
150
22
+1.25
3507.2
155
+0.35
2722.5
125
4000
16
HJB.50.3120
HJW.50.3120A
HJN.50.3120A
3400
2840
200
3310
2930
54
36
6
178
22
150
25
+1.25
3509.6
136
+0.35
2719
110
4000
16
HJB.50.3580
HJW.50.3580
HJN.50.3580
3920
3240
240
3820
3340
60
40
6
218
22
190
22
+1.25
4036.1
179
+0.35
3118.4
143
6700
17
HJB.50.3580
HJW.50.3580A
HJN.50.3580A
3920
3240
240
3820
3340
60
40
6
218
22
190
25
+1.25
4035.6
157
+0.35
3118.8
126
6700
17
HJB.50.4030
HJW.50.4030
HJN.50.4030
4370
3690
240
4270
3790
66
40
6
218
22
190
22
+1.25
4520.6
201
+0.35
3558.3
163
7700
18
HJB.50.4030
HJW.50.4030A
HJN.50.4030A
4370
3690
240
4270
3790
66
40
6
218
22
190
28
+1.25
4522
157
+0.35
3549
128
7700
18
HJB.50.4540
HJW.50.4540
HJN.50.4540
4860
4210
240
4760
4310
72
40
6
218
22
190
22
+1.25
4983
222
+0.35
4042.2
185
8760
19
HJB.50.4540
HJW.50.4540A
HJN.50.4540A
4860
4210
240
4760
4310
72
40
6
218
22
190
30
+1.25
4992.9
162
+0.35
4042.4
136
8760
19
