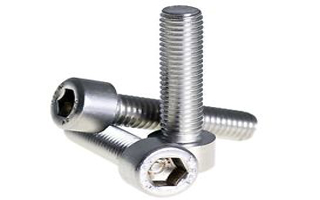

六角頭或圓柱頭螺栓，與GUFEAL回轉支承軸承一起使用。 GUFEAL回轉支承和回轉驅動器通常使用10.9級或12.9級六角頭或帶帽螺栓。（我們很少指定8.8級） 與專業的螺栓制造商合作，我們能夠提供： 適用于一般應用的標準六角頭和帶帽螺栓，螺柱，螺母和法蘭螺母和墊圈 相當于10.9級的海上應用不銹鋼緊固件 請通過電子郵件發送給技術部門以獲得幫助。
回轉齒輪 回轉齒輪驅動器在極端惡劣的條件下運行，并且通常幾乎沒有可用的安裝空間。我們強大而緊湊的回轉支承齒輪解決方案專為此類應用量身定制。 可靈活組合且非常耐用：用于回轉齒輪的工程機械領域 回轉齒輪驅動器在各種應用中都是必需的，并且需要齒輪箱來提供旋轉??扭矩和保持負載。這主要涉及起重機（塔式起重機和回轉起重機）和堆垛機。旋轉鏟斗懸臂時，鏟斗挖掘機會將直接產生的沖擊載荷傳遞到齒輪箱。 我們的回轉支承驅動裝置斜齒輪減速器是此類應用的理想選擇。它們具有極其堅固和緊湊的外殼，能夠應對回轉齒輪驅動器的苛刻工作條件。 可定制的回轉支承軸承與齒輪解決方案，一站式提供 我們的耐用，功能強大且靈活的工業齒輪箱解決方案可在各個方面滿足您的要求-額定功率和安裝。我們?cè)谝粋€(gè)屋頂下提供了回轉齒輪驅動器的所有重要組件： 回轉支承驅動裝置 帶有扭矩限制器的電機和減速器之間的制動，以防止過載 防護罩 斜齒輪或錐齒輪 帶小齒輪軸，輸出端有擴展的殼體 輸出小齒輪 回轉齒輪驅動器，用于任何額定功率和安裝位置 對于大型工程機械，我們采用齒輪軸和大直徑回轉支承相結合，我們?yōu)槊總€(gè)應用提供正確的齒輪嚙合解決方案： 回轉齒輪驅動器通常是軸裝式設計。這意味著減速器安裝在頂部，小齒輪安裝在底部。但是，我們的驅動器解決方案也可作為底部安裝版本或“自下而上”版本使用-在這種情況下，小齒輪位于頂部。潤滑，機油膨脹箱和密封件適合于安裝位置。
裝有密封條的回轉支承和大型回轉支承可長期保持可用性，回轉支承軌道和回轉支承的潤滑，并防止灰塵和異物侵入。 在某些條件下，這些密封技術會暴露在嚴酷的環境條件下（陽光，鹽水，油脂，臭氧，溫度和熱變化）。結果，必須嚴格選擇材料，并且必須實現非常嚴格的尺寸公差。 GUFEAL知道如何滿足這些要求，特別是得益于其專有技術，它可以模制直徑非常大的單件式密封件，并且在截面和直徑方面都具有嚴格的公差。由于獲得了成熟的技術，其用于模制密封件的開發技術還使得無需更換設備即可更換密封條。 這些回轉支承和大型回轉支承安裝在大型復雜的子組件中，對于這些子組件而言，維護周期很重要。GUFEAL密封條系統還應符合較長的預定使用壽命。 為了滿足這些需求并設計合適的密封條系統，配備回轉支承和大型回轉支承，GUFEAL還提供以下服務： 現場專業知識 符合規格的密封解決方案的技術設計 現場安裝 GUFEAL密封系統主要用于以下應用： 水電渦輪葉片和螺旋槳的方向 各種機械系統（雷達，軍事坦克炮塔，叉車，起重機，隧道掘進機，船用推進軸等） 機艙（偏航）的轉向環齒輪軸和回轉回轉支承的葉片（變槳）上的風力渦輪機 回轉支承上配備的移動式石油鉆機 在大多數這些應用中，現場硫化技術用于對密封系統的末端進行灌漿，該密封系統安裝在雷達密封件外殼內部的葉片耳軸上，現場安裝了石油鉆機回轉支承，從而避免了昂貴的拆卸工作設備。 ?
眾所周知，回轉支承作為機械行業較為常用應用的傳動設備，被廣泛的應用在各個行業當中。但因?yàn)橛脩舨磺宄摯_認哪些參數，就盲目選型，導致所選型號不能和工裝完全匹配使用，有些即使可以匹配，但是因?yàn)橐恍┘?xì)節參數沒有事先確認，造成使用的效果并不理想。今天小編就給大家科普一下：影響回轉支承使用的因素有哪些？ 1.????? 極限的承載載荷：從字面上理解，只需確認最大的極限載荷就可以了嗎？答案是錯的，因?yàn)榛剞D(zhuǎn)軸承的結構原因，支承不僅要承受軸向載荷，也要承載徑向載荷，還有外推力載荷、偏載載荷、沖擊載荷；這些在選型時要充分考慮到http://www.zuanbaoshipin.cn/。 2.????? 轉盤支承結構：根據使用現場的載荷和受力方向，來確定轉盤軸承的產品結構，如無較大徑向受力和偏載載荷，建議首選四點接觸式球型回轉支承，從使用穩定性來講，四點球式回轉支承是最好的；如配套現場有一定的沖擊載荷、徑向載荷、推力載荷，建議選用三排球式回轉支承，因其結構優勢，其使用效果要優于其他結構回轉支承，如可以做大回轉支承，可以更為明顯的提高使用精度及穩定性。 3.????? 保持架的選擇：徐州豐禾智能科技有限公司選用的保持架材質為：尼龍1010；隔離塊：QG系列；鋼球?yàn)椋篏B系列；不僅可以保證支承在使用中的穩定性，也因其穩定的結構形式，可以提高轉盤軸承的使用壽命
回轉支承雖然經常在最惡劣的條件下發揮重型功能，但必須將其視為精密的儀器，以確保其精度和較長的使用壽命。嚴格遵循安裝程序?qū)τ诖_保最佳性能至關重要。 回轉支承雖然經常在最惡劣的條件下發揮重型功能，但必須將其視為精密的儀器，以確保其準確性和較長的使用壽命。嚴格遵循安裝程序?qū)τ诖_保最佳性能至關重要。 回轉支承對于支撐必須以精確方式旋轉到其他位置的重物至關重要。使用回轉支承的設備包括： 大型建筑起重機 大型太陽能跟蹤設備 某些類型的軍事裝備 由于機構的旋轉要求精度以確保有效性和安全性，因此回轉支承的安裝要求精度以期望正常運行。 為了正確安裝和發揮功能，必須遵守說明的每個細節。以下是一些安裝提示，這些提示著重說明了對此功能強大但敏感的設備進行適當維護的必要性。 確保正確運輸和存儲回轉支承 當制造商準備好回轉支承軸承以進行裝運時，需對其進行輕度潤滑，包裹以便運輸并包裝在單獨的專用容器中。 收到后，將設備存放在干凈，干燥的原始包裝材料中，直到安裝。確保回轉支承軸承周圍的所有區域均無沙礫和灰塵。 始終檢查變形或雜物干擾 回轉支承的每個組件都必須清潔，即使是最小的異物也應暢通無阻，并且方向要精確。發生摩擦或不平衡情況時，操作過程中可能會出現問題。負載可能會集中在特定區域，從而造成故障或不適當?shù)哪p。 確保支撐面水平且堅固 支撐表面必須加工得光滑且水平。它們需要具有足夠的強度以在操作過程中保持剛性，以消除由于不平衡引起的任何可能的振動或彎曲。 檢查環的圓度 保護回轉支承的所有元件至關重要。如果在運輸和搬運過程中回轉支承的圓度受損，則回轉驅動器將無法正常工作?；剞D(zhuǎn)支承軸承應運輸和存放在專用的板條箱中，并始終保持水平位置。 確保使用的起重設備或吊索足夠堅固，并能夠在安裝過程中起吊和固定環。外齒輪齒必須具有保護措施，以防止與其他表面碰撞而造成損壞。 回轉支承設備的存放時間不得超過六個月。滾道必須始終保持潤滑并且沒有生銹。 正確的密封和潤滑 安裝人員應在軸承上指定整體密封，并采用護罩來保護齒輪和軸承與大多數金屬機械零件一樣，適當?shù)臐?rùn)滑對于平穩運行和延長使用壽命至關重要。對于回轉支承軸承和齒輪，此過程至關重要。 齒輪潤滑 組裝后，應立即用刷子或噴涂工具潤滑齒輪。根據設備使用的嚴格程度，建議至少每三個月使用齒輪潤滑一次。 使用前請仔細檢查安裝說明并進行測試 按照制造商的安裝說明進行操作。 在安裝過程中，應在擰緊螺栓的同時旋轉轉環，以確定是否有任何狹窄的地方。另外，重新檢查螺栓扭矩以確認由于沉降而引起的任何變化。 回轉支承到位后，在運行之前檢查是否有齒輪間隙和軸承扭矩。偏差可能表示安裝過程存在問題。 還有其他問題嗎？GUFEAL擁有一支工程師團隊，他們?yōu)槿魏位剞D(zhuǎn)支承應用或庫存和履行服務提供解決方案，也可以聯系我們提供定制的回轉支承解決方案。
GUFEAL的回轉驅動采用精密運動技術，可在單級齒輪傳動中提供很大的傳動比?；剞D(zhuǎn)軸承（也稱為回轉環）和齒輪被組裝到一個薄型，可自動保持且易于安裝的外殼中，該外殼針對重量與性能進行了優化。這些高度適用的產品還具有強大的抗震性，長壽命性能，平穩的旋轉，軸承保護和密封的驅動器選件。 作為全球的回轉驅動器制造商，我們有能力為特定應用提供定制解決方案。從2004年開始，我們就擁有悠久而自豪的工程歷史，從那時起，我們就一直致力于回轉齒輪技術的發展。 回轉驅動技術的好處： —使用壽命長 —平穩旋轉 —斜軸承保護 為什么選擇GUFEAL驅動回轉解決方案？ —我們提供定制的回轉驅動解決方案。 —我們可以提供現場安裝。 —我們提供專門的工程支持。

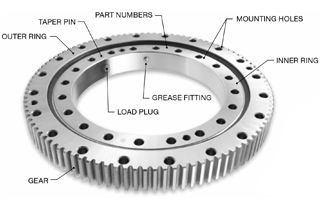

內圈和外圈 回轉支承由兩個環組成，每個環包含一個精密滾道，該滾道在表面上進行感應淬火至指定深度。每個環由中碳鋼鍛件制成。GUFEAL和單排球系列回轉支承的滾道采用四點接觸配置，標準接觸角為45°。還可以使用其他滾道配置，例如交叉滾子和八點接觸。在需要非常高的負載或特殊剛度要求的情況下，通常會考慮使用這些其他選項。 滾動元素 精密滾動元件（用于GUFEAL和輕型系列回轉支承的特殊淬硬鉻合金鋼球）有助于內圈和外圈之間的相對轉動。也經常使用輥?zhàn)幼鳛闈L動元件。 墊片，墊片球和分隔器 通常用塑料制成的墊片通常用于分隔滾珠，以防止其直接相互摩擦。有時使用隔離球代替隔離球。在這種情況下，這些球比放置在每個承載球之間的承載球略小。有時，應用程序參數需要使用分隔符。 安裝孔 安裝孔通常沿著內圈和外圈的表面沿均勻的螺栓圈和相等的間距隔開。這些孔可以是通孔，螺紋孔，盲孔，沉頭孔等。有時需要定制螺栓的圓度或間距要求，以滿足特定應用的需求，在這種情況下，可以使用定制選項。對于本目錄中列出的標準零件號或GUFEAL提供的其他自定義版本，設備設計者，制造商或用戶應負責確定安裝設計是否適當。 封條 回轉支承的每一側都有密封件，其主要功能是保持油脂并防止某些污染物（例如灰塵和碎屑）進入回轉支承。密封件通常由擠壓的Buna-N橡膠條制成，較小的尺寸是金屬非接觸式屏蔽。 負荷塞 由于座圈硬化過程的性質，每個座圈的座圈硬度都有差距。在非齒輪環或非齒輪回轉支承外環的位置上鉆一個孔，以允許將球裝入最終的回轉支承組件中。用錐形銷塞住并固定此孔。請注意，對于不帶負荷塞的環，在環的表面上，在滾道中未硬化間隙的位置（也稱為軟點）上會刻有“ S”字樣。卸下負載插頭會使保修無效。 錐銷 將負載塞固定在內圈或外圈上。 齒輪 回轉支承回轉支承可按原樣提供，或在內圈ID或外圈OD上帶齒輪。齒輪通常是帶有反沖規定和AGMA Q8最低質量的標準漸開線漸開線正齒輪。可以在隨附的尺寸表中找到每個回轉支承的詳細信息，并且可以從GUFEAL獲得圖紙。還提供定制齒輪配置。 油嘴 這些環之一中至少包含一個油脂配件。數量可能會隨回轉支承的直徑而增加。對于帶齒輪回轉支承，潤滑脂接頭位于無齒圈的ID或OD上。對于非回轉支承，GUFEAL系列回轉支承都配備在內圈或外圈上可容納油脂配件。提供潤滑脂接頭的定制數量，位置和配置。 零件號 零件號和序列號刻在回轉支承的一個面上。
回轉軸承泄漏的檢查方式 通常，在工作情況下外油封出現少量的漏油現象是正常的。 所謂正常，是指通過回轉軸承外密封泄漏 出的油脂量與加注到回轉 軸承的油脂量大致相等。但是，當在挖掘機上出現大量油脂泄漏的異?，F(xiàn)象時，就必須進行檢查。由于回轉部分潤滑結構的特殊性，需要分析是否確實存在泄漏，并確定問題的所在才能最終解決問題。具體的檢查步驟及方法如下: (1)保養是否正確 回轉軸承腔的加注油脂周期應在150~250 h之間（廠家推薦的保養周期是 250h, 但實際工作中可根據回轉部分的工作強度及頻率適當縮短）。 如果加注太過頻繁，會導致油脂大量漏出。 (2)回轉馬達的液壓油 或齒輪油是否竄到回轉齒圈的腔內. 如果出現這種情況的泄漏，打開回轉齒圈潤滑油脂的檢查蓋后，會發現潤滑油脂已經變稀。這種變稀是混入液壓油或齒輪油的特征。 (3)設備原加注的油脂選用是否正確 由于原設備加注的油 脂可能不正確，會出現回轉 軸承或回轉齒圈溫度稍—升高油脂就變稀的情況。如 果變稀的油脂被回轉馬達 的主動齒輪在喘合過程中推到內齒圈的上端面后，就 會通過內油封處流入軸承 腔內，最后油脂從外油封處流出。 (4)外油封是否缺少仔細沿回轉油封進行檢查，判斷是局部、區段的泄漏還是均勻的周邊泄漏。檢查整個回轉油封是否有缺失現象。 處理方式 (1) 如果一旦確定是由于密封造成的問題，則需將舊密封拆下，用柴油或汽油 清潔密封槽，將新密封完全卡進密封槽即可。需要注意 的是：密封條成環形后有一個接頭，需要用雙管萬能膠（如丙烯酸酷膠）將接頭兩邊粘在一起。 (2)如果是由于回轉馬達泄漏造成潤滑油脂變質，則須對回轉馬達進行維修，從根本上解決問題，然后更換整個回轉齒圈的潤滑脂。 (3)如果是因油脂選用不當而造成泄漏，需將回轉齒圈的油脂全部更換。同時應注意，軸承腔內也應使用同一牌號的油脂。應使用2號極壓鋰基潤滑脂，這種油脂在高溫下黏度基本上不會降低。 (4)正確控制回轉軸承的保養周期，即每工作150- 250 h須加注一次潤滑油脂。 注油時可分幾次完成， 即挖掘機每回轉90°加注一次。加注量以油脂從外油封中溢出為限。 (5)若回轉軸承損壞，則須更換整個回轉軸承。
回轉支承廣泛應用在工業機械的各種配套工裝中，但因?yàn)榕涮坠r的不同、安裝角度的不同、承載重量的不同，選擇的回轉支承的系列型號，也是不同的；在回轉支承選型時，客戶不能盲目的選用單排球系列的回轉支承，否則影響后期的使用效果，反而得不償失。下面小編就為大家整理一下各系列的回轉支承的適用現場和配套工裝。 Q系四點接觸單排球式回轉支承，此種系列在行業內應用最為廣泛，因?yàn)槠洫?dú)特的球式填充結構，使其在使用過程中承載軸向、徑向、傾翻力矩且受力穩定、整體重量較輕、使用壽命長；被用戶和廠商選用為通用型號；此系列配套工裝多為：隨車吊、挖掘機、塔吊、鋼包回轉臺（徐州豐禾智能科技有限公司）； 雙排球式回轉支承：從結構上來說，單排球回轉支承只有個座圈，而雙排球回轉支承卻有三個座圈，整體承載方面要比單排球受力更加均勻，能夠承載更大的軸向力、傾翻力（雙排球的滾道承載角度為90度），有余是上下滾道結構，在挖滾道時就可選用不同球徑大小填充滾道，以滿足不同的受力環境。此系列適用現場：大型塔機、大型起重機、港口吊、碼頭機械設備； 交叉滾柱式回轉支承（11系列）：http://www.zuanbaoshipin.cn/about/此型號為所有系列精度最高的一款，因其內部結構緊湊，填裝空隙很小，所以對制造工藝、安裝工藝要求較高，但其能夠承載較大的徑向力矩，這點是其他系列都做不到的。此系列適用：大型工程機械、船用機械、較大噸位輸送機、軍工機械上。
回轉支承的保持架的選擇上基本為兩種：1.整體保持架2.分段保持架，一般通用的回轉支承的保持架選擇上基本為分段保持架。如客戶追求整體穩定性，可以考慮選擇整體保持架，我們以球式回轉支承為例，選用整體保持架的一些原因： 1.垂直式安裝，轉盤軸承90°立式使用； 2.旋轉支承，非水平傾斜裝配； 3.回轉支承在正常的使用周期里垂直、各方向運動、傾斜承載； 4.回轉支承極限轉速過高； 5.為了提高回轉支承的整體壽命，以及承載穩定性； 6.在較差的使用環境下，比如有散料墜落、震動的現場發生；使用整體保持架，性能穩定、經久耐用； 7.正常的工作周期內，選用尼龍整體保持架，可以起到降低運行噪音的效果； 8.較大外徑的回轉支承，選擇整體保持架； 下面我們?cè)賮?lái)介紹一下配套回轉支承使用的潤滑脂，可以直接的說是和回轉支承使用壽命相關的消耗品，關于潤滑脂的加注量可以參照下面的公式加注： Q=4/3πR3*0.001÷4×鋼球數量×2.25g/m3（油脂密度）
| 工作類型 | 工作特性 | 機械舉例 | fs |
|---|---|---|---|
| 輕型 | 不經常滿負荷，回轉平穩沖擊小 | 堆取料機，汽車起重機，非港口用輪式起重機 | 1.00--1.15 |
| 中型 | 不經常滿負荷，回轉較快，有沖擊 | 塔式起重機，船用起重機，履帶起重機 | 1.15--1.30 |
| 重型 | 經常滿負荷，回轉沖擊大 | 抓斗起重機，港口起重機，單斗挖掘機，集裝箱起重機 | 1.30--1.45 |
| 特重型 | 滿負荷，沖擊大或工作場所條件惡劣 | 斗輪式挖掘機，隧道挖掘機，冶金起重機，海上作業平臺起重機 | 1.45--1.70 |
